Проверка состояния воздухоочистителя

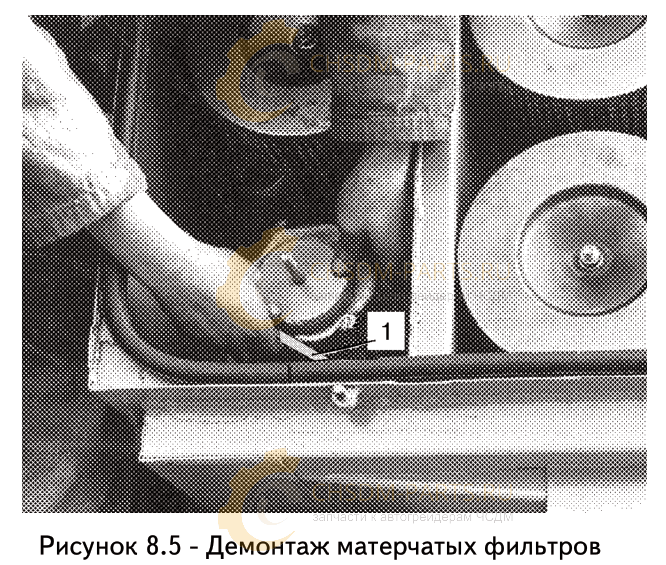

Состояние воздухоочистителя определяется по размещенному на нем индикатору засоренности. Если красная часть барабана индикатора перекрывает окно, то необходимо провести обслуживание матерчатых фильтров первой ступени воздухоочистки. Демонтаж матерчатых фильтров (рис. 8.5) проводится после снятия нижнего ряда кассет.
Если не более чем через 125 моточасов индикатор вновь показывает предельное состояние, то следует провести обслуживание кассет второй ступени воздухоочистки. Для этого нужно вынуть кассеты 1 (рис. 8.6) из корпуса воздухоочистителя. При необходимости следует проверить исправность индикатора.
Обслуживание кассет
Очистку кассет необходимо проводить сжатым воздухом или промывкой в моющем растворе. Промывка применяется в случае, если продувка недостаточно удаляет пыль, что возможно при замасленных или закопченных кассетах.
После продувки (промывки) необходимо осмотреть фильтрующие элементы. Рекомендуется при этом осветить элемент изнутри переносной электрической лампой. Поврежденные фильтрующие элементы заменить и перед установкой проверить уплотнение кассет на "отпечаток" с целью обеспечения герметичной и системы. Для проверки на резиновую манжету кассеты нанесли тампоном штемпельную краску (можно использовать смазку), кассету установить в воздухоочиститель и прижать рукой. После извлечения кассеты на диафрагме воздухоочистителя должен оставаться сплошной кольцевой отпечаток. В случае применения смазки ее следует удалить чистой тряпкой.
ВНИМАНИЕ! ПРИ СНЯТИИ, УСТАНОВКЕ И ОЧИСТКЕ КАССЕТ НЕОБХОДИМО СОБЛЮДАТЬ ОСТОРОЖНОСТЬ ВО ИЗБЕЖАНИЕ РАЗРЫВА БУМАЖНЫХ ФИЛЬТРУЮЩИХ ШТОР
Продувка кассет
Продувку выполнять сжатым воздухом давлением 0,2-0,3 МПа (2-3 кгс/см²). Для эффективности очистки продувку следует проводить с помощью специального наконечника длиной 360 мм и внутренним диаметром 6 мм.
Обдувку выполнять сначала изнутри, затем снаружи до полного удаления пыли. При этом струю воздуха направлять под углом к поверхности бумажных штор и последовательно обдувать каждую складку. Интенсивность продувки регулировать за счет изменения проходного сечения наконечника.
Промывка кассет
Промывку выполнять в следующей последовательности:
- растворить в воде с температурой 40-50°С поверхностно-активное вещество пасту ОП-7 или ОП-10 из расчета 20 г пасты на 1 л воды. Можно использовать также любые стиральные порошки и пасты;
- опустить кассеты в раствор на 2 ч;
- прополоскать кассету в растворе в течение 10-20 мин;
- промыть кассеты в чистой воде с температурой 35-40°С и просушить их на воздухе или в сушильном шкафу при температуре не выше 70°С.
ВНИМАНИЕ! ПОСЛЕ УСТАНОВКИ ПРОМЫТЫХ И ПРОСУШЕННЫХ КАССЕТ В ВОЗДУХООЧИСТИТЕЛЬ ДВИГАТЕЛЬ ДОЛЖЕН РАБОТАТЬ ПЕРВЫЕ 20-30 МИН ПОСЛЕ ПУСКА С ЧАСТОТОЙ ВРАЩЕНИЯ КОЛЕНЧАТОГО ВАЛА НЕ ВЫШЕ 1000 ОБ/МИН ВО ИЗБЕЖАНИЕ ПРОРЫВА ФИЛЬТРУЮЩЕЙ ШТОРЫ.
Обслуживание матерчатых фильтров
Очистку матерчатых фильтров следует выполнять промывкой в растворе такого же состава, как раствор для промывки кассет (см. выше). После промывки фильтры тщательно просушить. Допускается очищать матерчатые фильтры встряхиванием.
Проверка герметичности системы
После выполнения ремонтных работ, связанных с разъединением узлов и снятием воздухоочистителя, необходимо проверить герметичность мест разъемов трассы подвода очищенного воздуха к двигателю.
Для проверки герметичности рекомендуется заполнить дымом трассу очищенного воздуха через штуцер, предназначенный для установки индикатора засоренности воздухоочистителя. При этом под фильтрующие кассеты установить резиновые заглушки, не позволяющие дыму выходить из воздухоочистителя. Источником дыма является подожженная промасленная ветошь, помещенная в закрытую емкость. Емкость представляет собой металлический стакан с пробкой, через которую подают внутрь воздух шинным насосом. Дым отводится через отверстие в нижней части стакана.
После устранения неисправности проверку повторить. Эксплуатация двигателя с негерметичной трассой очищенного воздуха не допускается, так как резко снижает его ресурс.
