I - подвод жидкости; II - отвод жидкости; III - нагнетание воздуха
Насосный агрегат состоит из крыльчатки 3 (рис. 2.8) нагнетателя воздуха, рабочего колеса 9 водяного насоса (собранных в одном корпусе) и шестеренчатого топливного насоса 16, приводимых в действие электродвигателем. Нагнетатель воздуха и водяной насос крепятся к корпусу электродвигателя со стороны длинного выходного конца вала 6, а топливный насос - с противоположной стороны. В корпусе топливного насоса имеется резьбовое дренажное отверстие для слива топлива, просачивающегося через сальники.

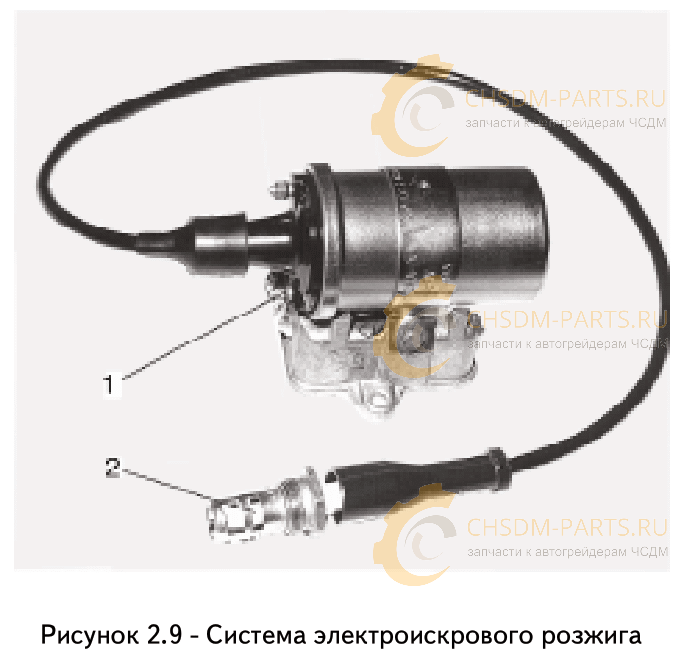

Источник высокого напряжения и свеча зажигания, соединенные высоковольтным проводом, образуют систему электроискрового розжига (рис. 2.9).
Управление предпусковым подогревателем - дистанционное, осуществляется со щитка управления подогревателем (рис. 2.10), размещенным рядом с подогревателем для двигателя ЯМЗ-8482.10-01 и внутри кабины на задней стенке - для других двигателей.
