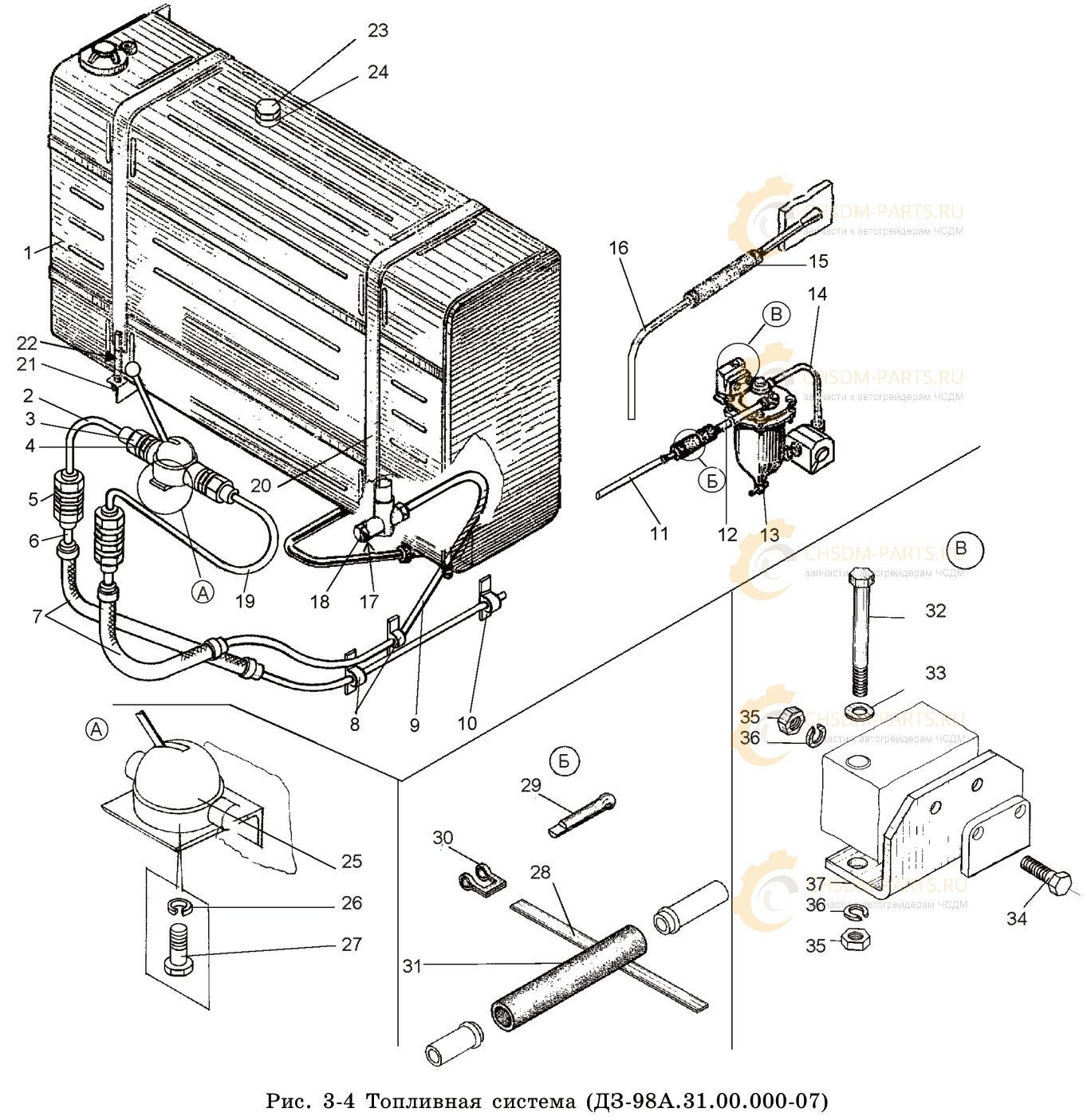

Топливная система ДЗ-98В.31.00.000-07

на рис.	Обозначение	Наименование	Кол-во в сб. ед.
1	ДЗ-98В.31.00.030	Бак топливный	1
2	ДЗ-98А.31.00.780	Трубка	1
3	048.05.01.037	Штуцер	2
4	067.34.11.066	Прокладка	2
5	Д395Б.31.068	Гайка	2
6	ДЗ-98А.31.00.790	Трубка	2
7	ДЗ-98А.31.00.222	Шланг	2
8	067.36.11.562	Хомут	2
9	ДЗ-98Б.31.00.870	Трубка	1
10	067.36.11.561	Хомут	1
11	ДЗ-98А.31.00.223	Трубка	1
12	ДЗ-98.31.00.150	Трубка	1
13	ФГ-75	Фильтр	1
14	ДЗ-98.31.00.160	Трубка	1
15	Д395-0303.026	Шланг	1
16	ДЗ-98.31.00.177	Трубка дренажная	1
17	048.08.00.001	Гайка	1
18	ДЗ-98В.31.00.051	Ниппель	1
19	ДЗ-98А.31.00.780-01	Трубка	1
20	Д395В.31.00.030	Лента	2
21	М16-6Н.5.019 5915	Гайка	8
22	Д395В.31.00.001	Прокладка	2
23	067.44.11.016	Пробка	1
24	Д395Б.02.029	Прокладка	1
25	РНМ-1КУ2	Топливоподкачивающий насос	1
26	6.65Г.069 6402	Шайба	4
27	М6-6gх20.58.019 7798	Болт	4
28	Д395В.31.00.009	Лента	8
29	6,3х36.019 397	Шплинт	8
30	700-41-3442	Рамка	8
31	Д395В.31.00.002	Шланг	1
32	М12-6gх120.58.019 7798	Болт	1
33	12.01.019 11371	Шайба	1
34	М12-6gх40.58.019 7798	Болт	2
35	М12-6Н.5.019 5915	Гайка	3
36	12.65Г.069 6402	Шайба	3
37	ДЗ-98.31.00.158	Кронштейн фильтра	1
